O型密封圈看似简单,你用对了吗?

来源: | 发布日期:2021-08-18

       大多数人都知道搞密封设计时有个零件叫O型密封圈,它主要用在油缸,气缸等缸体设计中,它的特点是结构简单,拆装方便,价格低廉,耐压,耐腐蚀,耐高低温等特性,能在-120℃~200℃之间工作。

下面一起来学习了解下有关O型密封圈的选型设计计算等问题。

       一, O型密封圈选型设计准则:

1. O型密封圈可视为易损件,在设计时要充分考虑它的安装位置要利于拆装,因此它往往安装在轴或孔的端部附近,且入口处往往要倒距离较长的角度处理,可倒角为20°x2,或30°x2.
2. O型密封圈的规格要与对应的沟槽深度和宽度相匹配,以保证密封圈作为动密封时,与缸体孔壁之间的摩擦力为最小,且不影响密封的耐压,防渗漏等性能与效果,否则容易出现摩擦阻力过大,寿命下降,密封圈被易挤出沟槽,撕裂或相反过于松动、出现渗漏等恶劣效果。
3. 为了增强密封效果,可以在同一位置段,采用多个密封圈满足密封要求的方法
4. 安装密封圈的轴和孔之间间隙要合理,必要时可以在沟槽中添加挡圈以保证密封圈的安装可靠性。

7


       二、O型密封圈安装沟槽的深度和宽度设计
根据国家标准进行沟槽的深度和宽度设计:
1.当以O型密封圈的外径为公称直径做选型参数时,沟槽标准为:GB1235-1976;
2.当以O型密封圈的内径为公称直径做选型参数时,沟槽标准为:GB/T3452.1-2005;
注: 什么时候可以按“1”标准选择密封圈沟槽尺寸呢?什么时候可以按“2”标准选择沟槽尺寸呢?
当做径向密封时按“1”标准选择沟槽尺寸;当做轴向密封时按“2”标准选择沟槽尺寸。所谓径向密封是指缸体孔直径一定时,在活塞或传动轴上安装密封圈的方式为径向密封;所谓轴向密封是指在轴端或孔端面及两平面结合面之间安装密封圈的方式。
如图所示:

6


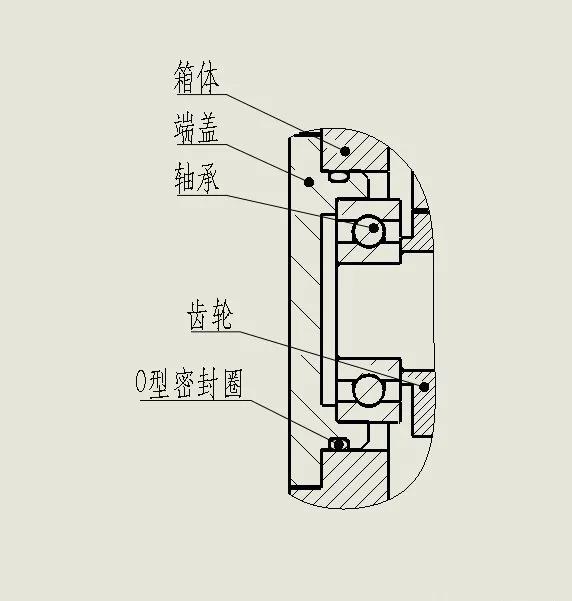

上图为O型密封圈径向密封实例

7

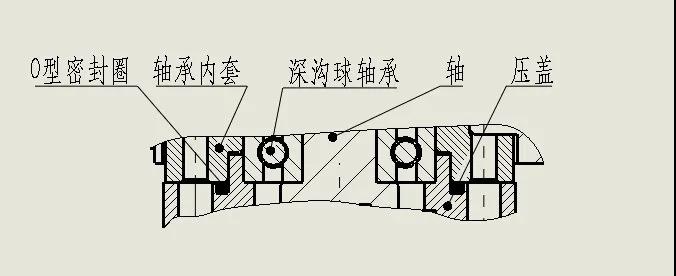

上图为O型密封圈轴向密封实例

二, O型密封圈安装轴与孔径尺寸计算

注:一般将安装密封件的轴与孔的单边间隙处理为0.125,这样结合上面的密封沟槽尺寸可以计算该轴与孔的实际尺寸了,同时密封圈的规格也完全确定了下来。下面举例说明:

8

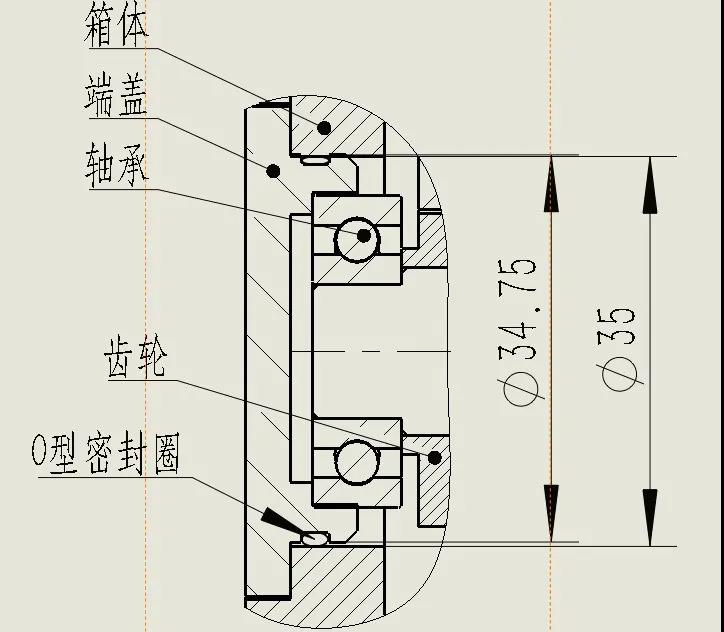

图中孔径为Ø35,密封处为端盖的轴径与孔的静密封,也不承受高压,则可取线径较小的密封圈,则可查表确定其规格为Ø35x1.9,这样可以以此计算轴与孔的尺寸了

查表得1.9线径对应的沟槽尺寸为:深度1.5,宽度2.5,则轴的尺寸为35-(0.125x2)=34.75,沟槽底部轴径为34.75-(1.5x2)=31.75.当然孔的尺寸与密封圈公称外径一样大为Ø35。

至此,关于O型密封圈的选型设计计算及有关沟槽,轴/孔径尺寸计算已经一目了然,可以结束本文了,如果还有不明白的地方或者有异议的地方,欢迎大家在下方评论区踊跃发言,一起共同商榷,解决工作实践中的难题。
